Rebelcell ANEN 50A Connector - Grey

50A ANEN-liitin turvalliseen ja luotettavaan liitäntään akun / Outdoorboxin ja uistelumoottorin tai laturin välillä. Yhteyttä varten tarvitaan aina kaksi liitintä. Liittimet ovat ‘unisex’ (ei ole uros/naaras-liitintä). Sovita aina värit yhteen (esim. harmaa harmaan kanssa, keltainen keltaisen kanssa, sininen sinisen kanssa), kun liität, sillä eriväriset liittimet eivät ole yhteensopivia. Harmaa väri sopii 12V ja 24V li-ion akuille.

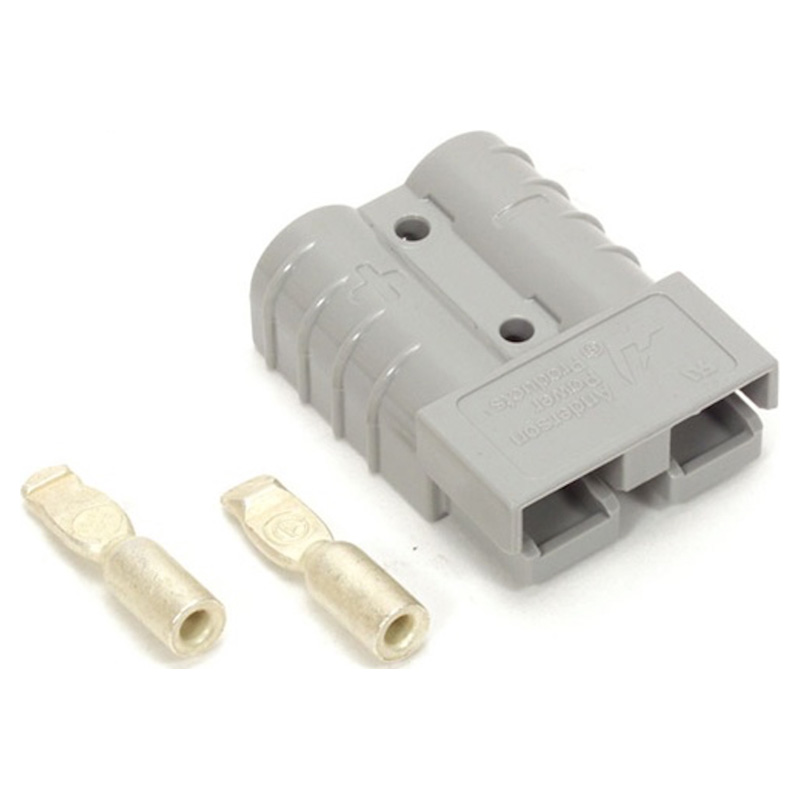

• 1 x ANEN SA50 (50A, max 600V) liitin, sopii enintään 16 mm2 johdoille (esim. e-moottori, laturi).
• Kytkentään tarvitaan aina kaksi liitintä. Liittimet ovat 'unisex' (eli ne napsahtavat yhteen - ei ole uros/naaras-liitintä)
• Kytkettäessä ANEN-liittimiä yhteen sovita aina värit yhteen (esim. harmaa harmaalla, keltainen keltaisella, sininen sinisellä), sillä liittimiä ei voi sekoittaa värin mukaan.

Käyttöohjeet:


1.
ANEN SA50 (50A, max. 600V) -liitin soveltuu johdoille, joiden suurin sallittu koko on 16 mm2. Hopeanväriset koskettimet voidaan puristaa (AMP-puristustyökalulla) tai juottaa sen laitteen (esim. uistelumoottori, laturi) kaapeleihin, jonka haluat liittää.


2.
Puristamisen tai juottamisen jälkeen liu'uta koskettimet harmaaseen liittimeen, kunnes kuulet naksahduksen ((muista huomioida johtojen + ja –). Tämän jälkeen koskettimet kiinnittyvät, eikä niitä voi irrottaa. Voit nyt liittää harmaan ANEN-pistokkeen vastaavaan harmaaseen ANEN-pistokkeeseen, jolloin yhteys on turvallinen ja luotettava.

3.
Kytkentään tarvitaan aina kaksi liitintä. Liittimet ovat ‘unisex’ (eli ne napsahtavat yhteen – ei ole uros/naaras-liitintä). Sovita aina värit yhteen (esim. harmaa harmaan kanssa, keltainen keltaisen kanssa, sininen sinisen kanssa), kun yhdistät ANEN-liittimiä, sillä liittimiä ei voi sekoittaa värin mukaan.
